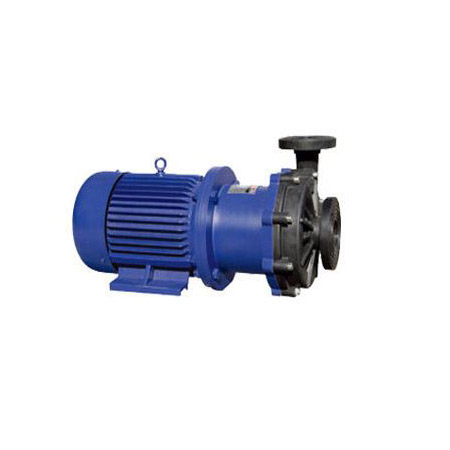

CQF氟塑料磁力泵

概述：CQF型工程塑料磁力泵以静密封替代动密封，使泵的过流部件处于彻底密封状况，彻底解决了其它泵的机械密封无法防止的跑，冒，滴之蔽病，磁…

13739106868 QQ客服

CQF工程塑料磁力泵

详细信息：

■ CQF工程塑料磁力泵类型含义：

■ CQF工程塑料磁力泵首要特点：
CQF型工程塑料磁力泵以静密封替代动密封，使泵的过流部件处于彻底密封状况，彻底解决了其它泵的机械密封无法防止的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造资料，因此它具有杰出的抗腐蚀功能，并可以使实运送介质免受污染。
■ CQF工程塑料磁力泵结构爆破图：

注：1、泵体：增强聚丙稀; 2、静环：碳化硅或氧化铝陶瓷；3、动环：填充F4；4、叶轮：增强聚丙稀；5、密封圈：氟橡胶；6、隔板：增强聚丙稀；7、阻隔套：增强聚丙稀；8、外磁：HT200+永磁体；9、转子：增强聚丙稀+永磁体；10、主轴：碳化硅或氧化铝陶瓷；11 轴承：填充F4；12、支架：HT200
■ CQF工程塑料磁力泵结构图：

1	泵壳	2	静环	3	动环	4	叶轮	5	密封圈	6	隔板	7	阻隔套
8	外磁钢总成	9	内磁钢总成	10	泵轴	11	轴套	12	联接架	13	电机

■ CQF工程塑料磁力泵作业原理：
       CQF型工程塑料磁力驱动离心泵（简称工程塑料磁力泵），一般由电动机，磁力偶合器和工程塑料离心泵构成。其首要特点是运用磁力偶合器传递动力，彻底无泄漏，当电动机股动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和阻隔套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械触摸地传递扭矩。在泵轴的动力输入端，因为液体被封闭在停止的阻隔套内，没有动密封因此彻底无泄漏。CQ系列磁力泵型式及基本参数契合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》规范和《小型磁力驱动离心泵三个规范的补充规定》。
■ CQF工程塑料磁力泵功能参数：

型号口径流量 (m³/h) 扬程 (m) 电机功率 (kW) 电压
(V) 材质

进口(mm) 出口(mm)

10CQF-3 10 8 0.9 3 0.025 220 工
程
塑
料

14CQF-5 14 10 1.2 5 0.12 220/380

16CQF-8 15 15 1.8 8 0.12 220/380

20CQF-12 25 18 3 12 0.37 220/380

25CQF-15 25 20 5.4 15 1.1 380

32CQF-15 32 25 6.5 15 1.1 380

32CQF-25 32 25 4.8 25 1.1 380

40CQF-20 40 32 10.8 20 2.2 380

50CQF-25 50 40 14.4 25 3 380

50CQF-32 50 40 12.5 32 4 380

65CQF-25 65 50 25 25 5.5 380

65CQF-32 65 50 25 32 5.5 380

注：表中20CQF-12---65CQF-32都可配防爆电机

■ CQF工程塑料磁力泵首要资料耐腐蚀功能（供参阅）

介质称号浓度聚丙烯浓度 A     B     C 浓度不锈钢浓度陶瓷

% 25℃ 50℃ % 20℃ 60℃ % 25℃ 50℃ % 25℃ 50℃

硫      酸 60 √ √ ＜30 √ × ＜5 √ × V V

硝      酸 25 √ √ 20 √ ○ 70 V √ V V

盐      酸 36 √ √ ＜38 √ √ × V V

氢  氟酸 35 √ √ 40 √ × × 0~100 ×

醋      酸＜80 √ √ ＜20 √ ○
＜20 √ √ V V

氢氧化钠 100 √ √ √ √ 70 √ √ ○ ×

重铭酸钾 25 √ √ √ √ 40~60 V V 10~20 V V

溴      水 × × ○ × ○ V V

乙      醇 √ ○ ＜50 √ √ V √ V V

丙      酮 √ ○ 10 ○ V V V ×

四氯乙烷 ○ ○ ×
50 V V V V

氟利昂22 √ √ ○ ○ V V V

漂  白  液 CL13% √ √ CL12.5% ○ ○
CL12.5% × V V

电  镀  液 √ √ ○ × V V

照  相  液 √ √ √ √ V V V

符号说明：V -优秀. V -杰出，0-可用.但腐蚀显着X -腐蚀严峻，不适用。
■ CQF工程塑料磁力泵装置与运用：
      一、磁力泵应水平装置，不宜竖立，塑料泵不得接受管路分量，关于特殊笔直装置的场合，电机必须朝上。
      二、当抽吸液面高于泵轴心线时，起动前翻开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
      三、泵运用前应进行检查，电机风叶滚动要灵敏，无卡住及反常声响，各紧固件要紧固。
      四、查电机旋转方向是不是与磁力泵转向符号一致。
      五、电机发动后,缓慢翻开排出阀,待泵进入正常作业状况后,再将排出阀调到所需开度。
      六、泵停止作业前,应先封闭排出阀门,然后封闭吸入管阀门。
■ CQF工程塑料磁力泵运用注意事项：
     一、因磁力泵轴承的冷却和光滑是靠被运送的介质，所以绝对禁止空工作，一起防止在作业中途停电后再发动时所形成载时空载工作。
     二、当抽吸液面高于泵轴心线时，起动前翻开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀
     三、泵运用中环境应小于40℃、电机温升不得超越75℃。
     四、被运送的介质及其温度应在泵材答应范围内。工程塑料磁力泵的运用温度＜60℃，金属泵的运用温度小于100℃，运送吸入压力不大
           于0.2MPa，最大作业压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
     五、关于运送液为易沉积结晶的介质，运用后应及时清洁，排净泵内积液。
     六、磁力泵运转500小时后，应拆轴承和端面动环的磨损状况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更
           换轴承和轴向动环。
