  • ISGB型便拆式管道泵

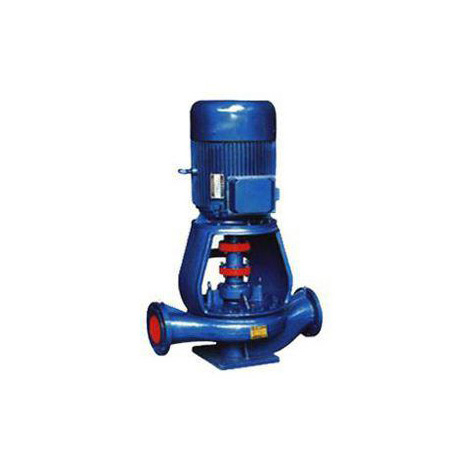

    ISGB型便拆式管道泵

    概述:ISGB型便拆式立式管道泵是在ISG型离心泵的基础上开发成功的一种结构新颖,技术先进的产品。该管道泵特别是在整体结构上进行大胆突破设计。

    13739106868 QQ客服

    ■ ISGB型便拆式立式管道泵产品概述:

    ISGB型便拆式立式管道泵是在ISG型离心泵的基础上开发成功的一种结构新颖,技术先进的产品。该管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
    该管道泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的最理想产品。

    ■ ISGB型便拆式立式管道泵工作条件:

       1、ISGB型便拆式管道泵系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。
       2、ISGB型便拆式管道泵输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。
       3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。

    ■ ISGB型便拆式立式管道泵型号意义:



    ■ ISGB型便拆式立式管道泵特点:

         ISGB型便拆式立式管道泵与国内同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点。在立式泵系列产品中属国内首创,各项技术居国内领先,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。
        1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和国外著名厂家立式泵媲美.
        2、配用国内著名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低.
        3、轴承采用国际著名品牌精密轴承,精度高、可靠性好,寿命长.
        4、叶轮采用9 0年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长.
        5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便.
        6、可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
        7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁.
        8、泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

    ■ ISGB型便拆式立式管道泵结构图:

    1

    泵体

    2

    放水塞

    3

    叶轮

    4

    机械密封

    5

    放气阀

    6

    轴承体

    7

    轴承

    8

    泵轴

    9

    支架

    10

    机电

    11

    电机轴联器

    12

    中间轴联器

    13

    泵轴联器

    14

    油杯

    15

    轴承压盖

    16

    泵盖

    ■ ISGB型便拆式立式管道泵结构说明:

    泵体:管道连接式的螺旋形泵壳,采用现代最优秀水力模型设计制造,法兰符合GB4216.5,并带有Rp1/4或Rp3/8测压口。
    叶轮:闭式铸铁叶轮,优秀水力模型和特殊的结构保证泵的效率,且可靠的消除泵的轴向力。
    机械密封:勇于水温150℃以下免保养,并不接受转向限制。特殊的设计保证动环的补偿性和密封性。
    泵轴:优化设计的泵轴和联轴器融为一体,缩减传动轴的尺寸,使泵更安全的运行,并且使整台泵的体积减小。
    泵轴体:采用进口NTN或NSK精密轴承,噪音低、寿命长。
    电机:Y或Y2系列鼠笼式交流电机,型式:B5型。使用标准通用电机,维护、保养方便、快捷、大功率配有轴承润滑保养注油孔装置。

    ■ ISGB型便拆式立式管道泵适用范围:

       1、高层建筑增压送水;
       2、工厂系统输送;
       3、水处理系统加压;
       4、中央空调冷热水循环;
       5、锅炉系统输送;
       6、游泳池输水;
       7、工艺流程中增压循环;

    ■ ISGB型便拆式立式管道泵产品用途:

    1、ISGB型便拆式立式管道泵供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
    2、IRGB(GRGB)型立式热水循环泵广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵,IRG型使用温度T<120℃,珀GRG型使用温度T<240℃。
    3、IHGB型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为20℃~+120℃。
    4、YGB型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。


    GB型便拆式管道泵
