钛混流泵

性能范围

  流量：Q   可达7000m3/h
  扬程：H   可达25m
  工作压力：P   可达0.6MPa
  工作温度：t    -20～+120℃
应用
  ·化工流程中强制循环
  ·海水养殖
  ·城市煤气工程

  ·水处理系统：总之，本系列泵能够经济有效地输送大流量，低扬程，均匀的或含有一定颗粒的，化学中性的，或有腐蚀性的液体。

特点

  ·泵效率高，能耗小。
  ·泵在整个性能范围内的能耗均匀，可以在闭阀下启动，而电机不致过载。
  ·过流载面大，不易堵塞。
  ·结构坚固，寿命长

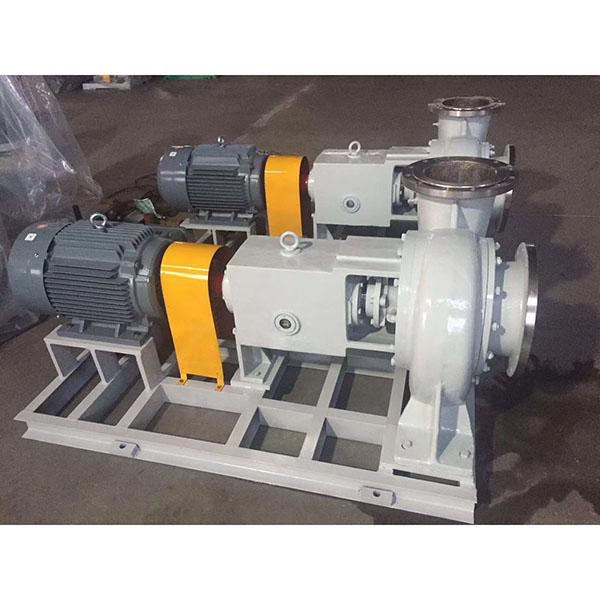

卧式结构
  在检查和拆卸叶轮和油封时，这种“拉出”式结构的泵，毋须将与泵体相连接的管路拆开，装有经过精密加工的泵轴，装有稀油润滑的轴承，在填料函盖中，还装有防护轴套。轴承向体里的油位，可由“恒位”油杯来控制。
  在泵体上铸有支脚，可承受来自管路的任何载荷，并直接传给基础。这样，转子不会因泵承受载荷而产生弯曲，从而食品店里轴承具有最佳的使用寿命。
  规格到35-40的泵，其进出口法兰的尺寸，符合NEN5802/DIN2532标准，压力等级为1.0MPa；更大规格的泵，压力等级为0.6MPa。
  泵的选择方向，从驱动端看泵，为顺时针方向。
  动力可采用电动机或内燃机。
  为了便于吸入管路排气，泵装置上可以配备完整的放气装置。
密封形式
  可配填料密封或双端面积机械密封。
SPP泵性能范围
  图中各个由粗线围成的区域代表一种规格（如35-40）。
  下面细线印制数字表示每分钟转数（如970）。

外形及安装尺寸
尺寸单位为毫米，标注英寸者除外。
旋转方向：从驱动端看，为顺时针方向。

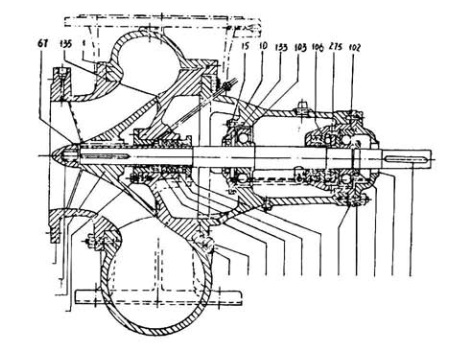

剖面图

零件单
1.      泵体  3.吸入盖  5.填料函盖  7.轴承托架  10.轴承托架  12.后轴承盖  15.前轴承盖  31.轴承箱体  54.轴  *57.叶轮螺母  *67.防松垫片  93.轴承螺母  102.径向球轴承  103.径向球轴承  106.推力球轴承  130.骨架油封  133.骨架油封  135.O形圈  136.O形圈  *202.轴承  203.端盖  220.水封环  221.填料压盖  222.填料压盖  275.隔套
带“*”的零件为易损件
订货须知
1、根据使用条件决定泵的规格、材料、轴封形式及电动机。订货时应指出流量、扬程、吸入压力、选用材料、介质的名称、密度及温度等。
2、配用特殊电动机时，要指出防爆等级、功率及电压、频率等。
3、若选用机械密封，订货时应提出其型号名称。
