  • FJX蒸发结晶循环泵

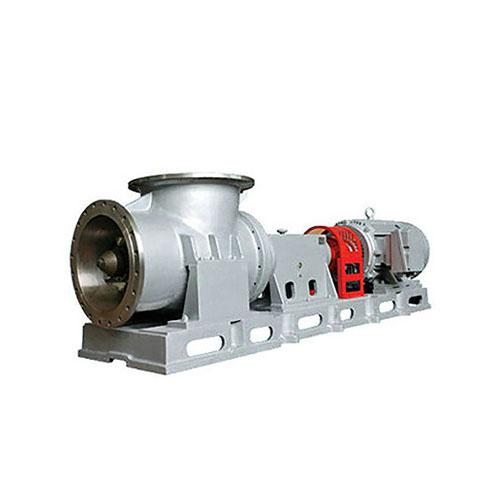

    FJX蒸发结晶循环泵

    概述:FJX蒸发结晶循环泵是利用叶轮旋转产生的沿泵轴方向的水平推力工作,因此也称卧式轴流泵。主要用在隔膜法烧碱、磷酸、真空制盐、乳酸、乳…

    13739106868 QQ客服

    一、FJX强制循环泵概述

    FJX蒸发结晶循环泵是利用叶轮旋转产生的沿泵轴方向的水平推力工作,因此也称卧式轴流泵。主要用在隔膜法烧碱、磷酸、真空制盐、乳酸、乳酸钙、氧化铝、钛白粉、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却,为提高设备生产能力,增加换热器的传热系数作强制循环用。故而也可称为轴流式蒸发结晶循环泵。

    二、FJX轴流泵工作原理

    FJX型卧式轴流泵输送液体不是依靠叶轮对液体的离心力,而是利用旋转叶轮叶片的推力使被输送的液体沿泵轴方向流动。当泵轴由电动机带动旋转后,由于叶片与泵轴轴线有一定的螺旋角,所以对液体产生推力(或叫升力),将液体推出从而沿排出管排出。当液体被推出后,原来位置便形成局部真空,外面的液体在大气压的作用下,将沿进口管被吸入叶轮中。只要叶轮不断旋转,泵便能不断地吸入和排出液体。

    三、FJX强制循环泵用途描述

    该系列轴流泵可广泛用于化工、有色金属、制盐、轻工等行业的蒸发、结晶、化学反应等工艺过程,其典型应用范围如下:
    磷肥厂:湿法磷酸浓缩器、磷铵料浆浓缩器介质的强制循环。
    拜尔法氧化铝厂:铝酸钠液蒸发器介质的强制循环。
    隔膜法烧碱厂:含NaCl的烧碱液蒸发器介质的强制循环。
    真空制盐:NaCl蒸发结晶器介质的强制循环泵。
    芒硝厂:Na2SO4蒸发器介质的强制循环泵。
    湿法冶金厂:硫酸铜、硫酸镍等蒸发结晶器介质的强制循环。
    炼碱厂:氯化铵工序冷析结晶器,盐析结晶器氨母液的强制循环。
    纯碱厂:蒸铵废液回收工序,CaCl2蒸发器介质的强制循环。
    造纸厂:黑夜浓缩器介质的强制循环。
    电厂:烟气脱硫、焦化厂和化纤厂硫酸铵蒸发结晶器介质的强制循环。
    轻工行业:酒精浓缩、柠檬酸蒸发、糖业蒸发等工位介质的强制循环。

    四、FJX蒸发循环泵结构示意图

    fjx卧式<a href=

    五、FJX强制循环泵结构特点

    抗汽蚀性能好:适用于低液位蒸发器,大幅度降低蒸发厂房投资。也适用于泵入口侧配置流体阻力大的加热室的新型蒸发器(反循环蒸发器,双加热室串联蒸发器)。
    泵效率高、高效区宽:用改变叶片安装角、改变转速两种方法,满足用户对流量、扬程的要求且使泵的运行工位泵高效区内,节能效果显著。
    慢速型:泵运转平稳;过流件磨损轻、寿命长;晶体破损度低,适合于蒸发结晶工艺。
    悬臂式转子:与双支撑式相比,轴封数量减半,泵重量轻,外形尺寸小,检修方便。
    泵体中心支撑:与泵体地脚支撑式相比,转子热对中性好。
    后开门结构:不拆泵体进出口法兰,即可抽出转子,检修方便,迅速。
    轴封先进:用集装式机封,寿命6-12个月;用新型阻液式填料密封,填料密封3-6个月。
    蒸发器无膨胀节:可供弹性泵底座或悬挂式泵,热补偿可靠,减少蒸发器投资。
    整机可靠性高:泵轴强度高,轴承承载能力大,轴承座有水冷套,轴封寿命长,材质性能好,确保单泵长期运行。

    六、FJX蒸发结晶循环泵性能参数
