  • ZXL-2型带底座直连式自吸泵

    ZXL-2型带底座直连式自吸泵

    概述:ZXL系列泵是我公司自行研制的不锈钢耐腐蚀离心泵,ZXL系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机…

    13739106868 QQ客服

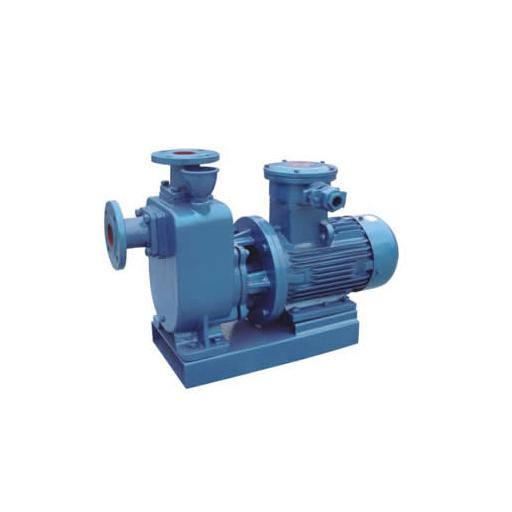

    ZXL系列泵分为ZXL-1型无底座自吸泵,和ZXL-2型带底座自吸泵。上图为ZXL-2型。

    直连式自吸泵的电机与泵头中间没有联轴器的存在,它的流量很大,能达到几百立方每小时,所以我们又把它称为大流量自吸泵,这种水泵的扬程适中,但是只能输送清水,或者类似清水的化学物。

    一、产品特点

        1、结构紧凑。该两系列自吸泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。

        2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时无振动,低嗓音、延长了轴承的使用寿命,改善了使用环境。

        3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无泄漏、使用寿命长。

        4、采用先进水力模型、具有效率高、性能好等特点。

        5、安装使用维护方便。吐出管路不需要装止回阀,吸人管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

        6、结构独特、自吸性能好,工作前只需保证泵体内储有定量引液即可。

    二、产品用途

    1、ZXL型大流量直连式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工,制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。

    三、工作条件

    1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度≤95%,介质温度≤80℃,特殊要求可以达到200℃。

    2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米。

    四、直连式自吸泵结构示意图



    五、性能参数表

    型号

    口径-流量-扬程-功率
    (mm)(m3/h)(m)(kw)
    吸程
    (M)
    转速
    (r/min)
    自吸性能
    (min/5m)
    电机功率
    (KW)
    25ZXL3.2-20 6.5 2900 1.9 0.75
    25ZXL3.2-32 6.5 2900 1.8 1.5
    32ZXL3.2-32 6.5 2900 1.9 1.5
    32ZXL3.2-50 6.5 2900 1.7 3.0
    40ZXL6.3-20 6.5 2900 1.9 1.1
    40ZXL6.3-30 6.5 2900 1.8 2.2
    40ZXL6.3-30 6.5 2900 1.8 3.0
    40ZXL10-32 6.5 2900 1.5 4.0
    40ZXL10-40 6.5 2900 1.7 5.5
    40ZXL12.5-50 6.5 2900 2.4 1.5
    50ZXL15-12 6.5 2900 1.9 2.2
    50ZXL18-20 6.5 2900 1.5 3.0
    50ZXL12.5-32 6.5 2900 1.5 4.0
    50ZXL20-30 6.5 2900 1.7 4.0
    50ZXL15-40 6.5 2900 1.4 5.5
    50ZXL12.5-50 6.5 2900 1.3 7.5
    50ZXL-20-75 6.5 2900 1.3 11.0
    65ZXL30-15 6 2900 2 3.0
    65ZXL20-30 6 2900 2 4.0
    65ZXL25-32 6 2900 1.9 5.5
    65ZXL25-50 6 2900 1.8 7.5
    65ZXL25-75 6 2900 1.8 11.0
    80ZXL35-13 6 2900 1.9 3.0
    80ZXL43-17 6 2900 1.8 4.0
    80ZXL40-22 6 2900 1.9 5.5
    80ZXL50-32 6 2900 1.5 7.5
    80ZXL60-55 6 2900 1.5 18.5
    80ZXL60-70 6 2900 1.2 22.0
    100ZXL100-20 5.5 2900 1.8 11.0
    100ZXL100-30 5.5 2900 1.8 15.0
    100ZXL100-40 6 2900 1.8 18.5
    100ZXL100-65 6 2900 1.8 30.0
    100ZXL70-80 6 2900 1.8 30.0
    150ZXL170-45 6 2900 1.9 37.0
    150ZXL170-55 5 2900 1.8 45.0
    150ZXL150-80 5 2900 1.8 55.0
    200ZXL400-32 5 1450 2 55.0
    200ZXL280-96 5 1450 1.8 90.0
    200ZXL350-65 5 1450 1.8 110.0
    250ZXL550-32 5 1450 2 75.0
    250ZXL400-50 5 1450 2 90.0
    250ZXL450-55 5 1450 2 110.0
    300ZXL600-32 5 1450 2 90.0
    300ZXL500-50 5 1450 2 110.0
    300ZXL550-55 5 1450 2 132.0
